一、三个问题选对图：你的数据该画I-MR吗
同样的连续数据，选错图，判异规则再熟也是白搭。画任何图之前先问三个问题：第一，数据是单值还是子组？破坏性测试（测完样品就毁了）、每批只取1个代表值（如化工批次的pH、粘度），没有子组可言，用I-MR；每批能稳定抽3-5个的，用Xbar-R。第二，节拍多快？秒级、分钟级连续产出适合Xbar-R；按批、按小时、按天出数的，子组组不起来，用I-MR。第三，分布近似正态吗？I图基于单值直接画3σ限，对正态性最敏感——明显偏态的数据先变换再判异，否则8条规则会集体误报。
二、看图顺序：先看MR图，再看I图
I-MR是两张图一组：I图看过程中心（单值本身），MR图看过程波动（相邻两点差值的绝对值）。判读顺序有讲究：先看MR图，再看I图。这是Minitab官方示例的做法——MR图先在波动上过关，I图的中心判断才有意义；如果波动本身已经失控（MR图有点出界），I图的控制限就是不可信的，此时在I图上做任何判异都是空中楼阁。MR图还有两个特点：它对中心的小偏移更敏感，而且只会用到检验1至检验4（Minitab对R、S、移动极差类图只提供前4项检验）。

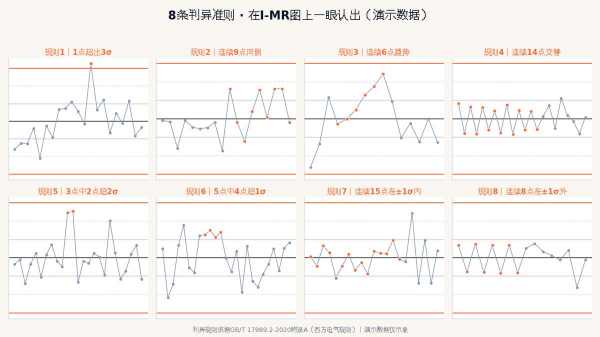

三、8条判异准则：I-MR图上逐条图解
出一点界只是8种失控模式里最显眼的一种。完整的8条判异准则（GB/T 17989.2-2020附录A收录的西方电气规则）在I-MR图上的含义与常见特殊原因如下：
| 规则 | 判异准则（Minitab检验号对应） | 说明什么 | 常见特殊原因 |
|---|---|---|---|
| 规则1 | 1点超出3σ（检验1） | 单个极端值，最常见 | 设备跳变、来料批次异常、测量错误 |
| 规则2 | 连续9点在中心线同侧（检验2） | 过程中心发生偏移 | 换料、换模、刀具磨损、环境温漂 |
| 规则3 | 连续6点递增或递减（检验3） | 过程趋势性漂移 | 刀具缓慢磨损、溶液浓度渐变、烘房老化 |
| 规则4 | 连续14点上下交替（检验4） | 系统性周期波动 | 两台设备交替供料、测量者交替、过度调整 |
| 规则5 | 3点中2点超2σ同侧（检验5） | 中小偏移的早期信号 | 中心小幅偏移的累积 |
| 规则6 | 5点中4点超1σ同侧（检验6） | 中小偏移的早期信号 | 同规则5，灵敏度更高、误报更多 |
| 规则7 | 连续15点落在±1σ内（检验7） | 不像好事：控制限可能过宽 | 数据分层、测量分辨率不足、限算错了 |
| 规则8 | 连续8点在±1σ外（检验8） | 过程双峰分布 | 两个过程混在一起：两台机、两班、两供应商 |
注意最后两条的"反直觉"：15个点挤在中心线附近，看着很稳，恰恰提示控制限过宽或数据被分层处理过；8个点全躲开中心，说明你的"一个过程"其实是两个。判异规则查的是随机性被破坏，不是简单的"越线"。

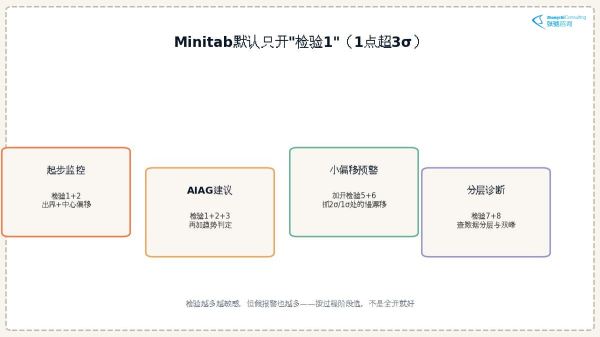

四、Minitab默认只开检验1：该加开哪几条
打开Minitab的I-MR图选项，默认勾选的只有检验1（1点超3σ）——这是Minitab官方文档写明的事实，不是软件偷工。三条默认之外的检验要按过程阶段自己选：起步监控建议加开检验2（9点同侧），凑齐"出界+偏移"两大基本信号；AIAG《SPC手册》的建议是检验1+2+3，再加上趋势判定；对中小偏移敏感的过程（如精密装配、化工参数）加开检验5、6作早期预警；排查数据质量时用检验7、8做分层诊断。代价要说清楚：Minitab官方明确提示，检验开得越多图越敏感，但假报警率同步上升——对已经稳定的过程全开8条，会逼你追着噪声做无效调整。规则是选的，不是全要的。
五、I-MR图的3个高频误用
误用1：数据不独立还硬画I-MR。相邻数据强相关（如连续流程的相邻批次）时，点的分布本身就不满足判异规则的独立性前提，规则2、3会大量误报。先画自相关图或跑游程检验，独立性不成立就换时间加权图（EWMA/CUSUM）。误用2：非正态不处理。I图的3σ限基于正态假设，指数分布型的等待时间、合格率类数据直接画I图，限会算歪——先做Box-Cox变换或改用相应的控制图。误用3：把控制限当规格限。控制限来自过程数据本身，规格限来自客户要求，两者混为一谈是SPC最常见的概念事故——过程"受控"只说明稳定，稳定不等于合格。
常见问题
I-MR图和Xbar-R图到底怎么选？
看子组：每个采样时刻能取到3-5个彼此独立、同一条件下的数，用Xbar-R（子组平均+子组极差）；每个时刻只有1个数，或数据天然是单值（破坏性测试、批次代表值、慢节拍），用I-MR。选型的完整决策树见SPC指南页的选图部分。
I图报警但MR图完全正常，说明什么？
先看是什么报警：规则1单点出界，优先怀疑测量错误和个别特殊原因；规则2/5/6的同侧信号，说明过程中心在悄悄偏移，而波动还稳定——这是调整工艺参数窗口的典型时机。若MR图干净而I图频繁规则7报警（点全挤中心），反而要检查控制限是否算宽了。
Minitab默认只开检验1，够吗？
正式监控一个已稳定的过程，检验1+2是底线组合，能覆盖出界与中心偏移两类主要信号；AIAG手册建议加检验3覆盖趋势。默认只开检验1是软件的保守起点，不是行业标准的终点——选几条取决于过程风险和误报成本。
8条判异规则需要全开吗？
不建议。规则1-4是常规监控组合；5、6适合对中小偏移敏感的过程做早期预警；7、8是诊断工具，用于排查数据分层、双峰等结构性问题。全开8条会显著提高假报警率，对稳定过程造成过度调整。宁少勿滥，随过程认识加深逐步加开。
移动极差MR的跨度怎么设？
用默认跨度2（MR-bar基于相邻两点差的均值，d2=1.128）即可。跨度加大（如3）会让MR图对小幅波动更迟钝、限更紧，一般只在有明确理由时调整。无论跨度多少，I图与MR图要配套解读，顺序仍是先看MR后看I。
判异之后该怎么处理？异常点能删掉重算控制限吗？
标准动作：先查特殊原因（人、机、料、法、环、测），把原因和措施记录在控制计划里；原因查明且消除后，剔除对应数据点重新计算控制限。原因没查明的点不许删——删不明原因的点等于篡改过程证据，后续所有限都失去意义。
