做六西格玛项目这么多年，我发现一个规律：80%的项目失败，不是分析方法不对，而是数据本身有问题。
2019年我去一家汽车零部件企业做诊断，他们的质量经理很自豪地给我看SPC控制图，说过程能力Cpk达到1.67。我问他：你的测量系统做过MSA吗？他愣了一下说没有。我让他现场做了个Gage R&R研究，结果35%——这意味着他控制图上看到的"稳定"，有三分之一是测量误差造成的假象。
这就是MSA的价值：它不帮你解决问题，但它帮你确认你看到的问题是不是真的。如果你想系统学习MSA和其他六西格玛工具，可以看我们的六西格玛绿带培训，MSA是Measure阶段的核心工具。
第一章：MSA到底是什么？为什么必须做？
1.1 一个真实场景：没有MSA的后果
我见过最离谱的案例，是一家电子厂做DOE实验。他们花了2周时间，做了16次实验，结果得出结论：某个参数对良率没有影响。3个月后客户投诉批量退货，他们重新调查才发现——不是参数没影响，是他们的测量设备本身波动就比参数影响大，把真实信号淹没了。
2周的实验白做，客户流失，损失超过200万。如果实验前花1天做MSA，这个坑完全可以避免。
1.2 MSA的核心问题：你的数据有几分可信？
MSA要回答的核心问题很简单：你收集的数据，到底有多少是真实的变异，有多少是测量系统本身带来的误差？
举个例子：你测一个零件尺寸，得到10.05mm。这个10.05里，包含了三部分：
- 零件的真实尺寸（比如10.00mm）
- 测量设备的误差（比如+0.03mm）
- 操作员的读数误差（比如+0.02mm）
如果你不做MSA，你永远不知道10.05里有多少是真实的。MSA就是帮你把这三部分拆开，看测量系统到底靠不靠谱。
1.3 MSA在DMAIC中的位置
MSA是Measure阶段的第一步，也是整个DMAIC的地基。没有可靠的测量系统，后面所有分析都是空中楼阁。关于DMAIC的完整流程，可以参考六西格玛DMAIC方法论。
第二章：Gage R&R研究——MSA的核心方法
2.1 Gage R&R是什么？
Gage R&R（Gage Repeatability and Reproducibility）是MSA最常用的方法，衡量测量系统的变异占总变异的比例。R&R分别代表：
- Repeatability（重复性）：同一个操作员，用同一个量具，测同一个零件多次，结果的一致性。反映量具本身的稳定性。
- Reproducibility（再现性）：不同操作员，用同一个量具，测同一个零件，结果的一致性。反映操作员之间的差异。

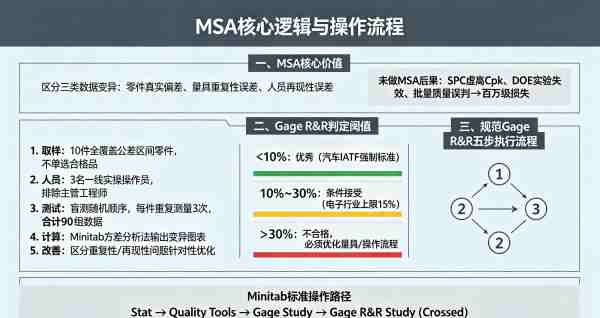

2.2 Gage R&R判定标准
| Gage R&R% | 判定 | 行动 |
|---|---|---|
| <10% | 优秀 | 测量系统可接受 |
| 10%-30% | 可接受 | 视应用场景决定是否改进 |
| >30% | 不可接受 | 必须改进测量系统 |
这个标准不是死的。张驰咨询的建议是：汽车行业客户控制在10%以内（IATF 16949要求），电子行业可放宽到15%，但绝对不能超过30%。关于不同行业的质量要求，可以参考六西格玛咨询服务。
2.3 Gage R&R研究的标准流程
做一个规范的Gage R&R研究，需要5步：
第1步：选择样品
选10个零件，这些零件必须覆盖整个公差范围。很多人犯的错误是只选合格品，这样测出来的Gage R&R会偏小，不代表真实情况。正确做法是从生产线上随机取样，包含一些接近上下限的零件。
第2步：选择操作员
选3个操作员，建议选日常实际操作这些量具的人。不要选工程师或主管，因为他们可能比一线操作员更熟练，测出来的再现性会偏好。
第3步：进行测量
每个操作员对每个零件测3次，共90个数据点。测量顺序要随机化，不能让操作员记住上次的读数。一个实用技巧：把零件编号遮住，让操作员不知道测的是哪个零件。
第4步：计算Gage R&R
用Minitab计算，操作路径：Stat → Quality Tools → Gage Study → Gage R&R Study (Crossed)。输入3个变量：测量值、零件编号、操作员编号。Minitab会自动生成6个图表和完整的分析报告。
第5步：判断和改进
根据Gage R&R%判断测量系统能力。如果不合格，需要分析是重复性问题还是再现性问题，针对性改进。
第三章：Minitab操作详解
3.1 数据准备
Minitab做Gage R&R需要3列数据：
- 零件编号（Part）
- 操作员编号（Operator）
- 测量值（Measurement）
数据格式如下（示例）：
| 零件 | 操作员 | 测量值 |
|---|---|---|
| 1 | A | 10.02 |
| 1 | A | 10.03 |
| 1 | A | 10.01 |
| 1 | B | 10.05 |
| ... | ... | ... |
3.2 操作步骤
第1步：打开Minitab，导入数据
第2步：Stat → Quality Tools → Gage Study → Gage R&R Study (Crossed)
第3步：在对话框中，把"零件"拖到Part numbers，"操作员"拖到Operators，"测量值"拖到Measurement data
第4步：Method of Analysis选ANOVA（更准确）
第5步：点OK，生成报告
3.3 报告解读
Minitab会生成6个图表，重点看3个：
图表1：Components of Variation
柱状图显示各变异源占比。Gage R&R柱子越短越好。如果Gage R&R柱子比Part-to-Part柱子还高，说明测量系统分辨不出零件间的真实差异，必须改进。
图表2：R Chart by Operator
控制图，看每个操作员的测量稳定性。如果有点超出控制限，说明该操作员测量过程不稳定，需要培训。
图表3：Xbar Chart by Operator
如果这个图上大部分点都在控制限外，说明测量系统能分辨出零件间的差异（这是好事）。如果所有点都在控制限内，说明测量系统分辨力不足。

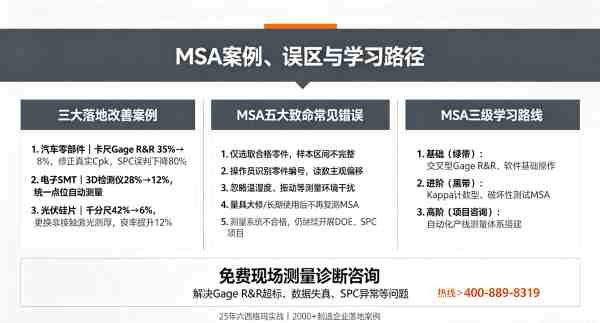

第四章：3个真实案例
案例1：某汽车零部件企业——卡尺测量系统
这是前面提到的那个案例。企业用卡尺测轴径，Gage R&R高达35%。
问题诊断：
分析发现，重复性误差占20%，再现性误差占15%。重复性差说明卡尺本身有问题，再现性差说明操作员测量手法不一致。
改进措施：
- 更换卡尺（旧卡尺磨损严重）
- 制定标准测量手法（测量位置、力度、读数方式）
- 对3个操作员进行2小时培训
改进结果：
重新做Gage R&R，降到8%。后续SPC控制图的误判率降低80%，Cpk从1.2（虚高）修正到1.5（真实）。
案例2：某电子企业——SMT贴片高度测量
企业用3D测量仪测SMT贴片高度，Gage R&R 28%。
问题诊断：
主要是再现性问题。3个操作员对同一个点的测量位置选择不一致，导致读数差异大。
改进措施：
- 在PCB上标记测量点位置
- 开发自动测量程序，减少人为选择
改进结果：
Gage R&R降到12%，满足电子行业15%以内的要求。
案例3：某光伏企业——硅片厚度测量
企业用千分尺测硅片厚度，Gage R&R 42%（严重不合格）。
问题诊断：
硅片很薄（0.18mm），千分尺的测量力会导致硅片变形，每次测量结果都不一样。这是典型的量具选择不当。
改进措施：
- 更换为非接触式激光测厚仪
- 建立测量环境控制（温度23±2℃）
改进结果：
Gage R&R降到6%，达到优秀水平。后续DOE实验得以顺利开展，硅片良率提升12%。
第五章：MSA常见错误与避坑指南
做了25年MSA项目，我见过各种坑。这里总结5个最常见的：
错误1：样品选择不当
很多人只选合格品做MSA，导致Gage R&R偏小。正确做法是样品要覆盖整个公差范围，包含一些接近上下限的零件。
错误2：操作员知道在测哪个零件
如果操作员记得"这个零件我上次测的是10.02"，他会下意识地往10.02靠。正确做法是遮住零件编号，随机化测量顺序。
错误3：测量环境未控制
温度、湿度、振动都会影响测量结果。特别是高精度测量，必须在恒温恒湿环境下进行。
错误4：只做一次MSA就不管了
测量系统会随时间变化。建议每年至少做1次MSA，设备大修或搬迁后必须重做。
错误5：MSA不合格还继续做项目
这是最严重的错误。MSA不合格意味着你的数据不可信，后续所有分析都建立在错误数据上。必须先改进测量系统，再做项目。
第六章：MSA学习路径
基础阶段
掌握Gage R&R基本概念、Minitab操作、判定标准。建议参加绿带培训，5天课程包含MSA基础。
进阶阶段
掌握计数型MSA（Kappa系数）、破坏性测试MSA、MSA与SPC的关系。建议参加黑带培训，20天课程包含MSA进阶。
高级阶段
掌握复杂测量系统分析、自动化测量系统验证、MSA体系搭建。这部分通常在六西格玛咨询项目中实战学习。
常见问题
MSA测量系统分析是什么？
MSA是评估测量系统可靠性的系统方法。核心是回答一个问题：你收集的数据，到底有多少是真实的变异，有多少是测量系统本身带来的误差？MSA通过Gage R&R研究，把测量系统的变异分解为重复性、再现性和零件间变异，帮你判断数据是否可信。
Gage R&R多少算合格？
Gage R&R判定标准：小于10%为优秀，测量系统可接受；10%-30%为可接受，视应用场景决定是否改进；大于30%为不可接受，必须改进测量系统。张驰咨询建议汽车行业客户控制在10%以内，电子行业可放宽到15%。
MSA和SPC有什么关系？
MSA是SPC的前提。没有可靠的测量系统，SPC控制图会误判，Cpk计算会失真。在DMAIC流程中，MSA必须在Measure阶段先完成，确认数据可靠后才能进行SPC分析。简单说：MSA解决数据准不准的问题，SPC解决过程稳不稳的问题。
Minitab怎么做Gage R&R？
Minitab操作路径：Stat → Quality Tools → Gage Study → Gage R&R Study (Crossed)。需要准备3个变量：测量值、零件编号、操作员编号。建议至少10个零件、3个操作员、每个零件测3次，共90个数据点。
MSA项目能带来多少收益？
根据张驰咨询25年项目数据，MSA项目的典型收益：测量数据可靠性提升60%以上，误判率降低80%，后续SPC/DOE项目成功率提升40%。某汽车企业MSA项目后，Gage R&R从35%降到8%，避免了因测量误差导致的批量误判。
MSA培训学什么？
MSA培训分3个层次：基础（Gage R&R概念+Minitab操作）、进阶（计数型MSA+破坏性测试MSA+Kappa系数）、高级（复杂测量系统+自动化测量验证+MSA体系搭建）。张驰咨询绿带培训包含基础MSA，黑带培训包含进阶MSA。
什么情况下需要做MSA？
5种情况必须做MSA：新引进测量设备时；测量设备大修或搬迁后；新操作员上岗前；SPC控制图出现异常时；DOE实验前。任何用数据做决策的场合，都要先确认数据可靠。
MSA失败最常见的原因是什么？
MSA失败最常见3个原因：样品选择不当（样品不能覆盖整个公差范围）；操作员培训不足（不同操作员测量手法不一致）；测量环境未控制（温度、振动等影响测量结果）。张驰咨询建议MSA前先做测量流程标准化。
MSA不是六西格玛项目里最炫的工具，但它是最基础的工具。我常跟客户说：你可以不懂DOE，可以不用田口方法，但MSA必须做。因为所有决策都建立在数据上，如果数据不可信，决策就是错的。
