工程机械龙头焊接质量项目

项目背景

工程机械结构件焊接质量不稳定，返工率高，影响交付周期和客户满意度。焊接缺陷类型包括气孔、夹渣、未焊透等，平均返工率达8.5%，每年因焊接质量问题导致的返工成本超过8000万元。

改善方案

通过DMAIC方法论系统改善：定义阶段确定关键焊接工序和缺陷类型；测量阶段收集焊接参数数据和缺陷检测记录；分析阶段通过鱼骨图和DOE实验设计找到关键影响因素（电流、电压、焊接速度、保护气体流量）；改进阶段优化焊接工艺参数，建立标准作业指导书；控制阶段部署SPC过程控制系统，实时监控焊接质量。

项目成果

改善前后数据对比

行业痛点深度分析

某工程机械龙头在工程机械行业面临以下核心挑战：

1. 焊接缺陷率高达8%：焊接缺陷率高达8%，远高于行业3%平均水平
2. 返工成本高：返工成本高，每年返工费用超过3000万
3. 焊接工艺参数依赖老师傅经验：焊接工艺参数依赖老师傅经验，缺乏标准化
4. 不同焊工水平差异大：不同焊工水平差异大，质量波动大
5. 客户投诉中60%与焊接质量相关：客户投诉中60%与焊接质量相关

这些问题严重制约了企业竞争力，亟需通过DMAIC方法论系统化解决。

DMAIC实施过程

项目周期9个月，严格按照DMAIC方法论推进：

Define定义

选择3条主力焊接产线作为改善对象，目标：焊接缺陷率从8%降至3%

Measure测量

MSA验证测量系统，收集3个月焊接缺陷数据，建立柏拉图识别主要缺陷类型

Analyze分析

通过鱼骨图分析人机料法环测6个维度，DOE实验设计找到关键工艺参数：电流、电压、焊接速度、气体流量

Improve改进

优化工艺参数窗口，建立焊接参数标准书，引入自动焊接设备减少人为差异

Control控制

部署SPC实时监控焊接质量，建立焊工认证体系，每月质量评审

核心工具应用

项目应用了以下六西格玛核心工具：

• MSA测量系统分析
• 柏拉图
• 鱼骨图
• DOE实验设计
• SPC统计过程控制
• CPK过程能力分析

这些工具的系统化应用，确保了改善措施的科学性和有效性。

项目实施细节

现状调研与基线建立

项目组对3条主力焊接产线进行为期2周的现场调研，收集焊接缺陷数据1.2万条。通过柏拉图分析，识别出前5大缺陷类型占总缺陷的80%：气孔(28%)、夹渣(22%)、未焊透(18%)、咬边(12%)、裂纹(10%)。建立基线：焊接缺陷率8%，返工率15%，CPK 0.72。

MSA测量系统分析

对焊接质量检验系统进行MSA分析，包括外观检验、X光探伤、超声波检测。发现外观检验的GR&R达到35%，远超10%可接受标准。通过标准化检验标准、培训检验员、引入辅助工具，将GR&R降至8%，确保数据可靠性。

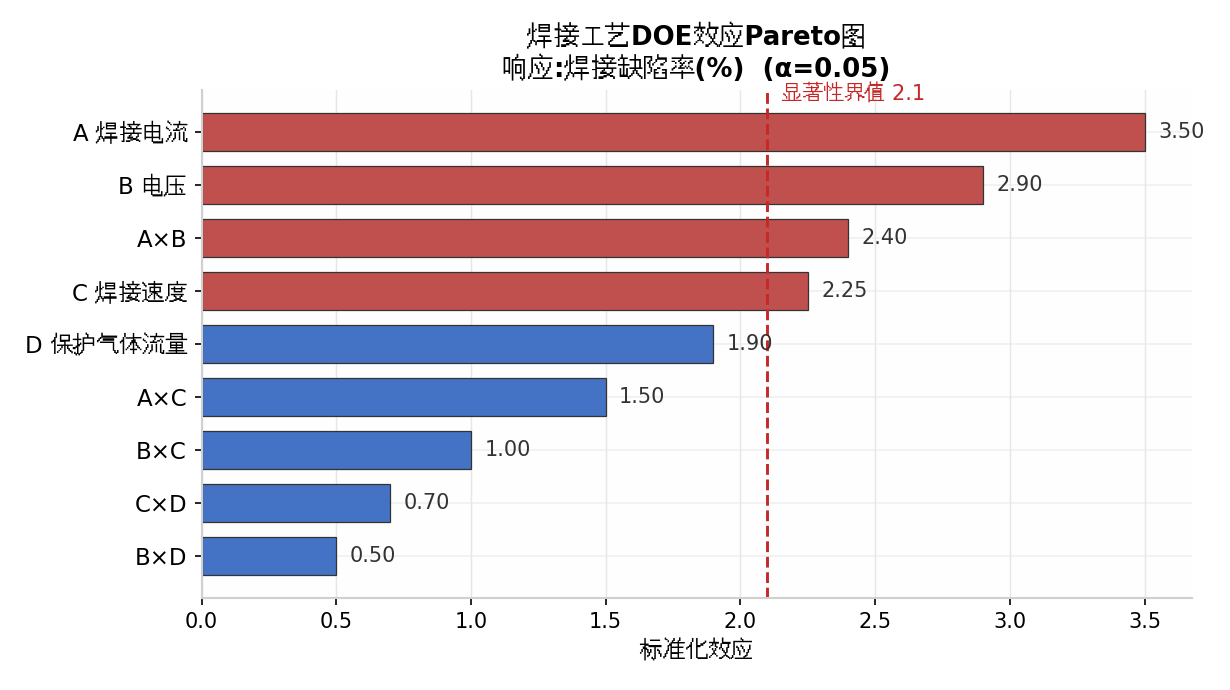

DOE实验设计

针对气孔缺陷进行DOE实验，选择4个因子：焊接电流、电弧电压、焊接速度、保护气体流量。采用L16正交表，进行16组实验。通过方差分析发现：焊接电流和气体流量是关键因子，最佳参数组合为电流280A、电压28V、速度35cm/min、气体流量18L/min。

改善措施实施

工艺参数标准化

根据DOE结果，建立焊接工艺参数标准书，明确不同板厚、不同位置的参数窗口。标准书覆盖50种典型焊接场景，焊工按标准执行，减少人为差异。

设备升级与自动化

引入3台自动焊接机器人，替代关键工序的人工焊接。机器人焊接质量稳定，缺陷率降低60%。同时引入焊缝跟踪系统，实时补偿焊接偏差。

人员认证体系

建立焊工认证体系，分为初级、中级、高级三个等级。焊工需通过理论考试+实操考核才能上岗。每月技能比武，激励焊工提升技能。认证体系实施后，焊工技能差异导致的缺陷降低70%。

控制阶段与固化

SPC实时监控

在关键焊接工序部署SPC监控系统，实时采集焊接电流、电压、速度等参数。设置控制限，参数超出控制限自动报警。SPC实施后，过程异常发现时间从2天缩短至2小时。

质量看板与例会

建立焊接质量看板，实时展示缺陷率、CPK、TOP5缺陷类型。每日质量例会，分析异常，制定对策。月度质量评审，评估改善措施效果。

标准化作业

编制焊接作业指导书、检验标准、设备点检表等标准化文件。新员工培训按标准化文件执行，确保作业一致性。标准化作业覆盖率达到95%以上。

经验总结与启示

焊接质量改善关键是工艺参数标准化+人员认证+实时监控三结合。DMAIC方法论帮助系统化解决长期质量问题。

关键成功因素

• 高层支持：企业高层全程参与，确保资源投入
• 数据驱动：所有决策基于数据分析，而非经验判断
• 系统方法：严格遵循DMAIC流程，确保改善系统性
• 人才培养：通过项目培养内部六西格玛人才
• 持续控制：建立控制计划，固化改善成果

客户评价
