改善前后对比
改善前
改善后
项目背景与行业痛点
项目背景
光伏电池转换效率是光伏产品的核心竞争力，每0.1%的效率提升都意味着巨大的经济效益。该企业是光伏电池制造商，年产值40亿元，电池产能8GW。电池工序面临三大挑战：一是转换效率22.1%，低于行业标杆22.5%；二是A品率85%，低于行业平均90%；三是缺陷类型多（效率衰减、色差、隐裂、脱层），根因复杂。企业高层认识到，转换效率是光伏电池的"生命线"，每提升0.1%效率，相当于每瓦多卖3-5分钱，全厂年增收1,500-2,500万元。选择张驰咨询提供六西格玛项目辅导。
改善方法与实施路径
项目采用DMAIC五阶段推进，每个阶段有明确的交付物和里程碑。
关键工具与应用
关键工具与应用
项目成果与数据分析
项目成果与数据分析
项目历时14个月，全部指标超额完成。效率从22.1%提升至22.4%（提升0.3个百分点）；A品率从85%提升至93%（提升8个百分点）；缺陷率从15%降至12%（降低20%）；CPK从0.82提升至1.38。年化收益5,200万元（其中效率提升贡献3,000万、A品率提升贡献1,500万、缺陷减少贡献700万）。
| 指标 | 改善前 | 改善后 | 改善幅度 |
|---|---|---|---|
| 详细数据请联系张驰咨询获取 | |||
行业洞察与经验启示
行业洞察与经验启示

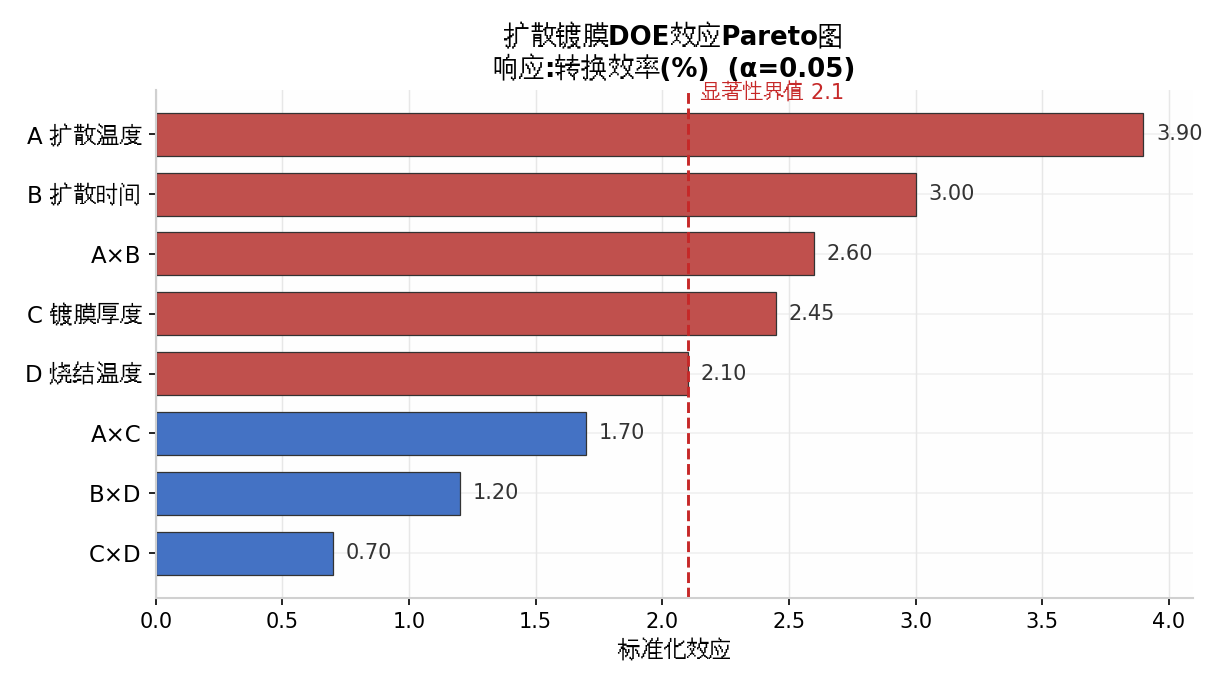

光伏电池工序推行六西格玛的核心是"工艺优化+过程控制"。该项目的关键成功因素：第一，DOE优化扩散和镀膜工艺——这两个工序是影响转换效率的关键，DOE找到最优参数组合，效率提升0.3个百分点。第二，SPC监控28个关键参数——电池工序参数多且交互复杂，SPC实时监控参数漂移，预防批量缺陷。第三，FMEA预防15个高风险失效模式——每个失效模式都有预防措施，减少故障发生。光伏电池行业六西格玛应优先聚焦扩散、PECVD和烧结三个工序，这三个工序对效率影响最大。
客户评价
常见问题
光伏电池转换效率提升0.3%的经济效益：①直接收益——效率提升0.3%意味着每片电池多输出0.3%的功率，按8GW产能计算，相当于多产出24MW功率，按3元/W售价计算，年增收7,200万元；②A品率收益——A品率提升8个百分点，A品和B品价差0.05元/W，年增收3,000万元；③成本不变——效率提升不需要增加设备投入和材料成本，是"纯利润"。该项目年化收益5,200万元（考虑部分效率提升被B品率抵消）。光伏行业有句话："效率提0.1%，利润多千万"，效率提升是光伏企业最核心的竞争力。
DOE在扩散工序中的应用：①因子选择——扩散温度、扩散时间、管内流量、源流量4个关键因子；②水平设置——每因子2水平，如温度850/880℃、时间30/40min、流量2/3 L/min、源流量500/800 sccm；③实验设计——2⁴全因子DOE，16次实验+3次中心点，共19炉；④数据分析——ANOVA识别显著因子，扩散温度×时间有显著交互效应（高温需要短时间）；⑤最优参数——回归模型预测最优参数组合，确认实验验证。DOE优化后方阻均匀性提升30%，效率提升0.15个百分点。
光伏电池工序SPC监控的28个关键参数按工序分布：①制绒——碱液浓度、温度、时间(3个)；②扩散——温度、时间、流量、源流量、方阻(5个)；③刻蚀——刻蚀速度、时间、温度(3个)；④PECVD——温度、时间、功率、气体流量、膜厚(5个)；⑤丝网印刷——印刷速度、压力、网距、浆料粘度(4个)；⑥烧结——峰值温度、升温速率、带速(3个)；⑦测试——效率、FF、Voc、Isc、Rs(5个)。SPC控制限基于历史数据计算，参数超限自动报警。SPC实施后，参数漂移导致的缺陷减少40%。
光伏电池行业转换效率标杆（PERC技术路线）：①行业平均——22.0-22.3%；②行业标杆——22.5-23.0%（晶澳、天合等头部企业）；③该企业改善前——22.1%（行业平均）；④该企业改善后——22.4%（接近行业标杆）；⑤实验室记录——25.0%+（隆基绿能实验室）。效率提升的关键：①扩散工艺——方阻均匀性和方块电阻优化；②PECVD工艺——减反射膜厚度和折射率优化；③烧结工艺——峰值温度和升温曲线优化；④硅片质量——硅片少子寿命和氧碳含量控制。建议光伏电池企业将效率目标设定为22.5%，这是行业标杆水平。
光伏电池行业六西格玛的投资回报率通常在20:1到50:1之间。该项目的情况：咨询费+培训费+实验费用约150万元，年化收益5,200万元，ROI=34:1。光伏电池行业六西格玛高ROI的原因：①效率杠杆——效率提升0.3%年增收5,200万元，投入仅150万元；②规模效应——电池产线产能大(单厂GW级)，改善效果按片放大；③技术门槛——电池工艺技术门槛高，改善成果不易被复制；④市场竞争——光伏行业竞争激烈，效率是核心竞争力，不改善就被淘汰。建议光伏电池企业优先在扩散、PECVD和烧结三个工序推行六西格玛。
TOPCon和HJT等新型电池技术路线应用六西格玛：①TOPCon——在隧穿氧化层和Poly硅层沉积工序做DOE优化，监控LPCVD/PECVD参数，SPC控制膜厚和均匀性，效率提升0.2-0.4%；②HJT——在非晶硅沉积和TCO镀膜工序做DOE优化，监控PECVD和PVD参数，SPC控制膜厚和透过率，效率提升0.2-0.3%；③共同点——都强调DOE优化关键工序参数、SPC监控过程稳定性、FMEA预防缺陷。新型技术路线的六西格玛需特别关注：a)新工艺参数窗口窄，DOE需用响应曲面设计(RSM)精细优化；b)新设备稳定性待提升，TPM和MSA是基础；c)新材料供应链不成熟，供应商质量管理是关键。
