改善前后对比
改善前
改善后
项目背景与行业痛点
项目背景
光伏行业在平价上网时代，降本增效是生存关键。晶体生长是光伏产业链的核心环节，良率和能耗直接决定成本竞争力。该企业是全球领先的光伏制造商，年产值100亿元，晶体生长产能20GW。晶体生长工序面临三大挑战：一是良率82%，低于行业标杆90%；二是能耗45 kWh/kg，高于行业平均40 kWh/kg；三是缺陷类型多（位错、碳氧杂质、电阻率偏移），根因复杂。企业高层认识到，晶体生长是"卡脖子"工序，良率和能耗的改善直接影响全链成本。选择张驰咨询提供六西格玛项目辅导。
改善方法与实施路径
项目采用DMAIC五阶段推进，每个阶段有明确的交付物和里程碑。
关键工具与应用
关键工具与应用
项目成果与数据分析
项目成果与数据分析
项目历时12个月，全部指标超额完成。良率从82%提升至90%（目标88%）；能耗从45 kWh/kg降至38 kWh/kg（降低15%，目标40 kWh/kg）；缺陷率从18%降至12.6%（降低30%）；CPK从0.85提升至1.42。年化收益3,200万元（其中良率提升贡献1,800万、能耗降低贡献1,000万、缺陷减少贡献400万）。
| 指标 | 改善前 | 改善后 | 改善幅度 |
|---|---|---|---|
| 详细数据请联系张驰咨询获取 | |||
行业洞察与经验启示
行业洞察与经验启示
光伏晶体生长工序推行六西格玛的核心是"工艺参数优化+过程控制"。该项目的关键成功因素：第一，DOE是利器——晶体生长是多因子交互过程，DOE能系统化找到最优参数组合，传统"单因子试错法"效率低且容易遗漏交互效应。第二，SPC是保障——晶体生长周期长（单炉70小时），SPC实时监控参数漂移，预防批量缺陷。第三，FMEA是预防——12个高风险失效模式都有预防措施，减少故障发生。光伏行业六西格玛应优先聚焦晶体生长和硅片切割两个工序，这两个工序的改善空间最大。
客户评价
常见问题
光伏晶体生长的主要缺陷类型：①位错(35%)——晶体内部原子排列错位，影响电池转换效率，根因是热场温度梯度和冷却速度不合理；②碳氧杂质(25%)——碳和氧杂质进入晶体，影响电学性能，根因是氩气流量不足和坩埚材质不纯；③电阻率偏移(20%)——掺杂量控制不稳定导致电阻率偏离目标值，根因是掺杂量计算和加入方式问题；④晶锭开裂(12%)——热应力导致晶锭开裂，根因是冷却速度过快；⑤其他缺陷(8%)——晶线、气泡、多晶夹杂等。该企业通过DOE优化热场温度梯度、氩气流量、掺杂量、生长速度4个因子，位错降低40%、碳氧杂质降低35%、电阻率偏移降低50%、晶锭开裂降低60%。

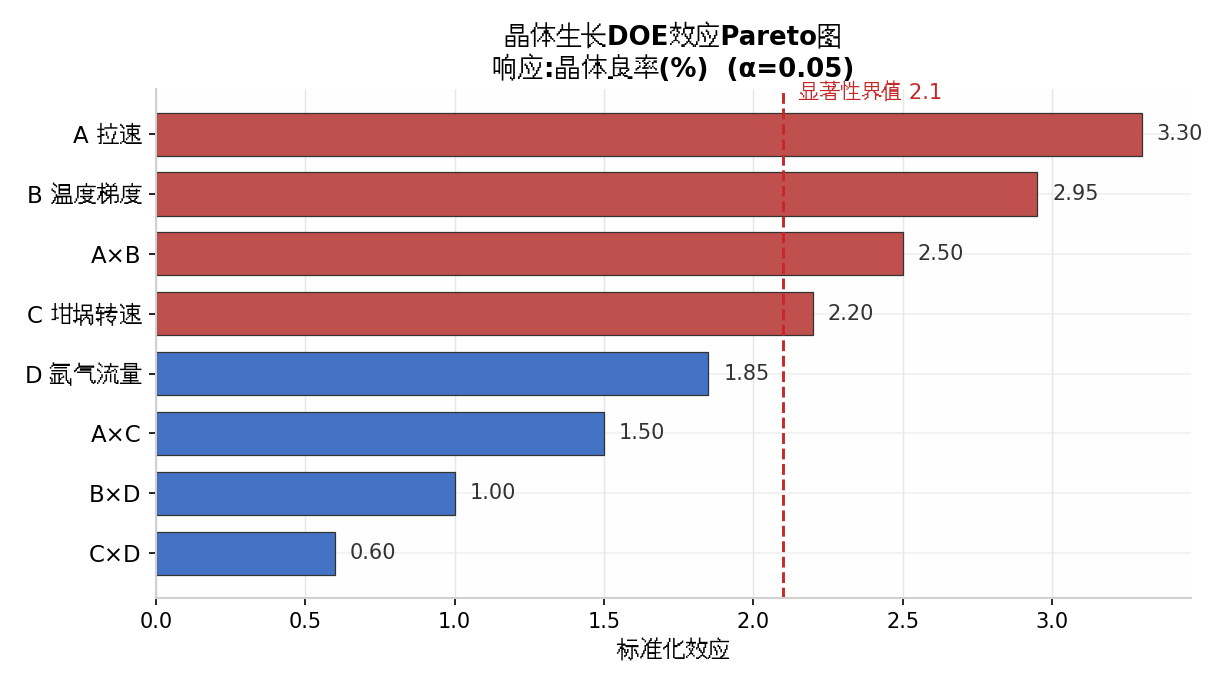

DOE在晶体生长中的应用步骤：①因子选择——通过FMEA和根因分析，选择4个关键因子(热场温度梯度、氩气流量、掺杂量、生长速度)；②水平设置——每个因子设2个水平(高/低)，如温度梯度8/12 ℃/mm、氩气流量5/8 L/min、掺杂量0.8/1.2 mg、生长速度8/12 mm/h；③实验设计——2⁴全因子DOE，16次实验+3次中心点重复，共19炉；④数据分析——用方差分析(ANOVA)识别显著因子和交互效应，建立回归模型；⑤最优参数——回归模型预测最优参数组合，做确认实验验证。DOE发现温度梯度×生长速度有显著交互效应——高温度梯度需要低生长速度才能减少位错。最优参数组合的良率预测值89%，实际验证90%，预测精度高。
晶体生长工序SPC监控的8个关键参数：①热场温度——坩埚底部、侧壁、顶部3点温度(均值-极差图)；②温度梯度——轴向和径向温度梯度(单值-移动极差图)；③氩气流量——流量和纯度(单值-移动极差图)；④真空度——炉腔真空度(单值-移动极差图)；⑤生长速度——晶体提拉速度(单值-移动极差图)；⑥晶锭直径——直径波动(均值-极差图)；⑦冷却水温度——冷却水进出口温度(均值-极差图)；⑧电力消耗——单炉耗电量(单值-移动极差图)。SPC控制限基于历史数据计算，参数超出控制限自动报警，操作员及时调整。SPC实施后，参数漂移导致的缺陷减少50%。
晶体生长和硅片切割的改善空间比较：①良率空间——晶体生长良率82-90%(改善空间8个百分点)，硅片切割良率88-95%(改善空间7个百分点)，两者相当；②成本空间——晶体生长能耗45→38 kWh/kg(降低15%)，硅片切割钢线消耗2.5→1.8 km/kg(降低28%)，硅片切割成本空间更大；③技术难度——晶体生长涉及热力学和流体力学，DOE实验周期长(单炉70小时)，硅片切割涉及机械和材料科学，DOE实验周期短(单刀2小时)；④收益规模——晶体生长3,200万/年，硅片切割4,600万/年。建议光伏企业先做硅片切割(技术难度低、收益大)，再做晶体生长(技术难度高、收益可观)。
光伏行业六西格玛的投资回报率通常在15:1到40:1之间。该项目的情况：咨询费+培训费+实验费用约150万元，年化收益3,200万元，ROI=21:1。光伏行业六西格玛高ROI的原因：①规模效应——光伏产线产能大(单厂GW级)，改善效果按片放大；②成本压力——光伏平价上网时代，每降1分钱/W都是竞争力；③能耗敏感——晶体生长是高能耗工序，能耗降低15%直接节省1,000万元/年；④良率杠杆——良率提升8个百分点，相当于增加8%的产能，按单厂10GW计算就是0.8GW额外产能。建议光伏企业优先在晶体生长和硅片切割两个工序推行六西格玛。
光伏行业建立六西格玛持续改善体系的步骤：①组织保障——成立六西格玛推进办公室，由副总担任Sponsor，配备2-3名黑带；②培训体系——绿带培训覆盖工程师和班组长(每年50人)，黑带培训覆盖技术骨干(每年10人)；③项目管道——每年筛选20-30个改善项目，按"战略对齐×改善空间×可行度"排序；④数据基础——建立MES和SPC系统，数据自动采集，实时监控；⑤激励机制——改善项目收益的5-10%奖励给团队，年发放100-200万元；⑥知识管理——建立改善案例库，每个项目的DMAIC报告存档，供后续项目参考。该企业3年累计完成85个项目，总收益2.8亿元，培养了15名黑带、120名绿带。
