电子企业DMAIC改善：缺陷率降低40%，生产效率提升25%

SMT产线的主要缺陷类型有八种：①焊点不良——包括冷焊、虚焊、桥连、锡珠，主要原因是回流温度曲线不当或锡膏质量问题；②元件偏移——元件位置偏离焊盘，主要原因是贴片精度不足或焊盘设计不当；③缺件——元件漏贴，主要原因是供料器异常或贴片机吸嘴堵塞；④立碑——片式元件一端翘起，主要原因是焊盘两端张力不平衡；⑤锡膏厚度异常——锡膏印刷过厚或过薄，主要原因是刮刀参数不当或钢网堵塞；⑥元件反向——有极性元件贴反，主要原因是供料器方向错误；⑦焊盘脱落——PCB焊盘在回流后脱落，主要原因是温度过高或PCB质量问题；⑧桥连——相邻焊盘间锡膏连接，主要原因是锡膏量过多或焊盘间距过小。该项目通过DOE优化锡膏粘度、回流温度和贴片精度，焊点不良降低50%，元件偏移降低40%，缺件降低60%。

DMAIC在电子制造中的应用：①定义(D)——明确项目范围(2条SMT产线)、目标(缺陷率从4200降至2500 DPPM)、团队(质量+工艺+生产)、时间(12个月)；②测量(M)——MSA分析保障检测设备可靠(GR&R<10%)，收集30天基线数据，计算过程能力(CPK=0.85)；③分析(A)——鱼骨图+FMEA识别25个因子，Pareto锁定6个关键因子，DOE筛选3个最显著因子，建立预测模型；④改善(I)——基于DOE模型优化参数，进行验证实验确认效果；⑤控制(C)——SPC系统实时监控，SOP更新，培训认证。该项目的DMAIC执行严格遵循"数据说话"原则，每个阶段有明确的输入和输出，项目评审按阶段进行。

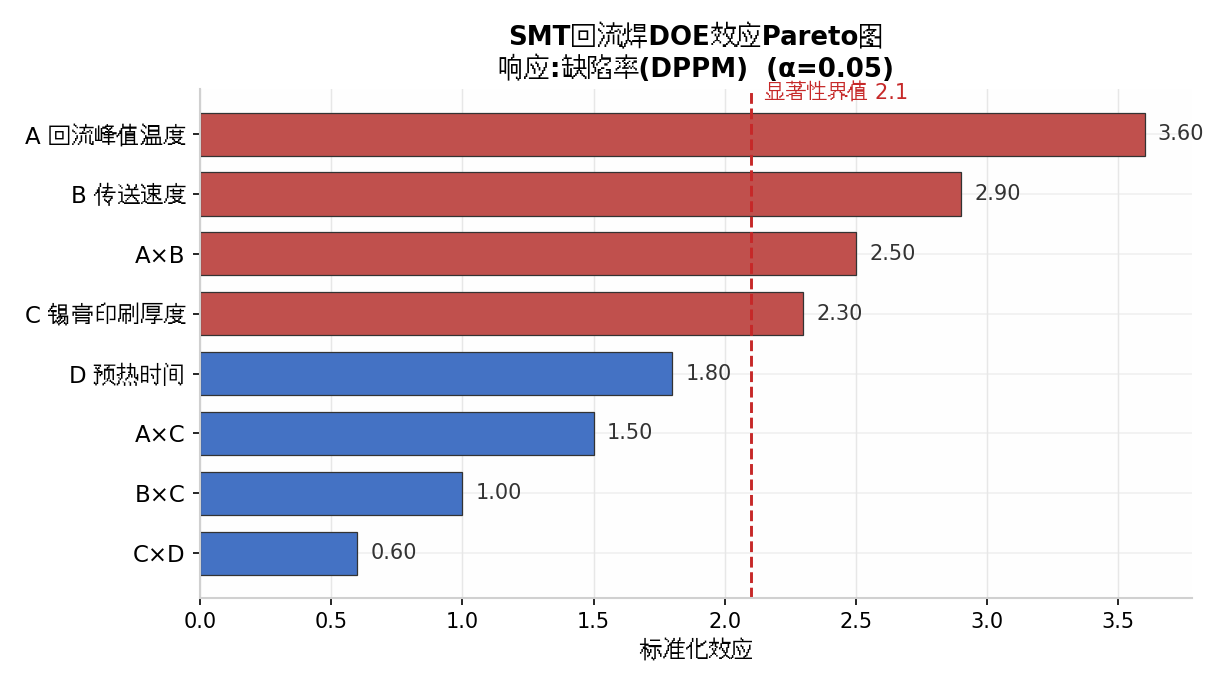

回流温度曲线DOE优化的步骤：①因子选择——预热区温度、预热区时间、回流区峰值温度、回流区时间、冷却速率5个因子；②实验设计——5因子2水平部分因子设计(2^5-1=16组实验)，响应变量为焊点不良率和元件热损伤率；③模型建立——建立焊点不良率和热损伤率的预测模型，发现峰值温度和时间的交互作用最显著——高温短时比低温长时效果更好；④参数优化——使用多目标优化，在焊点不良率最小化且热损伤率<0.1%的约束下，找到最优参数：峰值温度250℃、回流时间60秒；⑤验证实验——10批次验证，焊点不良率降低50%，热损伤率0.05%。回流温度曲线优化是SMT改善的核心，直接影响焊点质量。

电子行业SPC监控的关键参数按工序分为：①锡膏印刷——锡膏厚度、面积、体积(SPI在线检测)（均值-极差图）；②贴片——贴片位置偏移、贴片压力、吸嘴真空度（均值-极差图）；③回流焊——预热温度、峰值温度、回流时间、冷却速率（单值-移动极差图）；④AOI检测——焊点不良率、元件偏移率、缺件率（P图）；⑤X-Ray检测——BGA焊点气泡率、桥连率（P图）；⑥功能测试——测试良率、误判率（P图）。该电子企业在SMT产线的15个关键参数点部署了SPC，数据从SPI、AOI、X-Ray设备自动采集。关键参数CPK从0.85提升至1.5。

电子制造行业六西格玛项目选择遵循"客户影响×改善空间×可行度"三维度评估：①客户影响——是否影响大客户满意度或订单续签(1-5分)；②改善空间——当前水平与行业标杆的差距(1-5分)；③可行度——技术难度、资源需求、时间周期(1-5分)。该企业选择SMT产线改善的原因：客户影响5分(大客户威胁转单)、改善空间5分(缺陷率是行业标杆的1.7倍)、可行度4分(技术难度中等)。建议电子制造企业按"SMT→回流焊→组装测试→包装"的顺序推行六西格玛，SMT工序缺陷占比最大、改善空间最大。

EMS(电子制造服务)企业推行六西格玛的特殊挑战：①多客户多品种——EMS代工不同客户的产品，工艺差异大，改善方案需考虑品种差异；②快速换线——EMS换线频繁(每天3-5次)，SMED快速换线是重要改善方向；③客户指定工艺——部分客户指定工艺参数和材料，改善空间受限；④保密要求——客户产品设计保密，改善团队需签保密协议；⑤利润率低——EMS行业利润率2-5%，改善投入有限，需优先选择高ROI项目。该EMS企业的经验是：先做通用工序(SMT、回流)的改善，再做客户定制工序的改善；与客户沟通改善方案，争取客户支持；将改善成果作为争取新订单的竞争力。
