FMEA实操步骤：7步法详解+3个行业案例分析

发布时间：2026-07-02 | 作者：张驰咨询 | 阅读时间：约20分钟 | 数据来源：AIAG-VDA FMEA Handbook第1版、张驰咨询25年项目数据库

第一章：FMEA定义与发展历程

想系统学习FMEA？张驰咨询提供从六西格玛绿带到黑带的完整培训课程，25年实战经验，2000+企业验证，认证通过率92%+。如需FMEA方面的企业内训或项目辅导，可致电400-889-8319获取定制化方案。

1.1 什么是FMEA

FMEA（Failure Mode and Effects Analysis，失效模式与影响分析）起源于20世纪40年代美国航空工业，60年代应用于阿波罗登月计划，70年代在汽车行业普及，现已成为全球制造业通用的预防性质量工具。

FMEA的核心思想是"预防胜于治疗"——在产品设计或工艺开发的早期阶段，系统性地识别"什么可能出错"（失效模式）、"出错后会有什么后果"（失效影响）、"为什么会出错"（失效原因），然后评估风险并提前采取预防措施。

1.2 FMEA发展历程

年代	里程碑	说明
1940s	美国军方MIL-P-1629标准	FMEA概念首次提出，用于飞机系统可靠性分析
1960s	阿波罗登月计划	NASA用FMEA确保航天器各系统无单点故障
1970s	福特汽车推广	福特将FMEA引入汽车行业，用于Pinto车型安全分析
1980s	AIAG FMEA手册第1-3版	美国汽车工业行动集团标准化FMEA流程
1990s	VDA 6.1德国标准	德国汽车工业形成与AIAG略有差异的FMEA方法
2019年	AIAG-VDA FMEA第1版	AIAG与VDA联合发布统一标准，7步法取代传统表格法

1.3 为什么FMEA如此重要

张驰咨询25年项目数据表明，70%的质量问题源于设计阶段，而这些设计缺陷如果在早期通过FMEA识别，修改成本仅为量产后的1/100。汽车行业统计更直观：设计阶段修改一个缺陷平均花费1万元，量产阶段修改同一个缺陷平均花费100万元。

此外，IATF 16949（汽车行业质量管理体系）强制要求组织必须建立并维护DFMEA和PFMEA，作为产品批准过程（PPAP）的核心文件。医疗、航空航天等行业也有类似的强制性FMEA要求。

第二章：新版AIAG-VDA FMEA 7步法详解

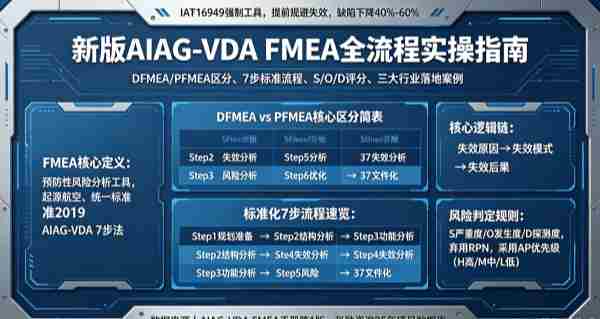

2.1 7步法总览

新版AIAG-VDA FMEA采用7步法，是DFMEA和PFMEA通用的标准流程：

Step 1 规划与准备 → Step 2 结构分析 → Step 3 功能分析 → Step 4 失效分析 → Step 5 风险分析 → Step 6 优化 → Step 7 结果文件化

2.2 Step 1：规划与准备

目标：确定FMEA的项目范围、组建团队、制定时间表。

关键交付物：项目计划书，包含：分析范围（哪个系统/子系统/零部件）、边界图（包含什么/不包含什么）、团队成员及职责、时间表（里程碑）、基础信息（产品型号、客户、法规要求）。

️ 常见错误：范围过大（如"整个汽车"）或过小（如"一个螺丝"）。建议首次FMEA聚焦一个子系统（如"刹车系统"），分析对象控制在30-50个要素。

2.3 Step 2：结构分析

目标：用层级结构拆解分析对象，明确系统→子系统→要素的关系。

工具：结构树（Structure Tree）和边界图（Boundary Diagram）。结构树从上往下拆（系统→子系统→零部件→特性），边界图界定FMEA范围（用虚线框标注"本FMEA包含的区域"）。

2.4 Step 3：功能分析

目标：明确每个要素的功能要求（要做什么）和规格要求（做到什么程度）。

格式：每个要素填写"功能 + 规格"。例如刹车片的功能是"在踩下刹车踏板时产生摩擦力使车辆减速"，规格是"摩擦系数≥0.35（100-300℃范围内）"。

️ 关键原则：功能必须用动词+名词描述（如"传输扭矩""密封流体"），规格必须有量化的数值和单位。

2.5 Step 4：失效分析（核心步骤）

目标：识别失效模式、失效后果、失效原因，建立失效链。

失效链结构： 失效原因（Why）→ 失效模式（What）→ 失效后果（So What）

示例（刹车片）：失效原因="摩擦材料热衰退" → 失效模式="摩擦系数低于0.35" → 失效后果="刹车距离延长，可能导致追尾事故"

️ 关键原则：一个失效模式对应一个失效后果和一个失效原因。如果发现有多个原因导致同一个失效模式，应拆分成多行分别分析。

2.6 Step 5：风险分析

目标：评估每个失效链的风险等级，确定改进优先级。

评分标准（各1-10分）：

S严重度（Severity）：失效后果的严重程度。10=安全风险无预警，9=安全风险有预警，8=主要功能丧失，7=主要功能降级，6=次要功能丧失，5=次要功能降级，4=外观/噪音问题，1=无影响。

O发生度（Occurrence）：失效原因发生的频率。10=≥100次/千件（非常频繁），5=20次/千件（偶尔），1=≤0.01次/千件（几乎不可能）。

D探测度（Detection）：当前控制措施发现失效的能力。10=无法探测，5=在源头自动探测，1=防错设计（缺陷不可能发生）。

AP优先级（Action Priority）：根据S×O×D查矩阵表，分为H（高，必须行动）、M（中，建议行动）、L（低，可酌情处理）。

2.7 Step 6：优化

目标：对H和M项制定改进措施。

措施类型：预防措施（降低O，防止失效原因发生）和探测措施（降低D，更早发现失效）。优先采取预防措施——防错（Poka-Yoke）优于检验。

措施格式：SMART原则。例如"增加温度传感器+PLC控制，当模具温度>280℃时自动停机，由工艺工程师张三负责，2026年8月15日前完成，验收标准：连续3批无超温报警"。

2.8 Step 7：结果文件化

目标：生成FMEA报告，纳入变更管理流程。

报告内容：FMEA编号/版本、项目信息、团队名单、结构树、完整FMEA表格（含所有失效链和AP等级）、改进措施跟踪表、风险总结（H项数量、M项数量、优化后残余风险）。

️ FMEA是活文件，不是一次性的。以下情况必须更新FMEA：设计变更、工艺变更、客户投诉、重大质量问题、供应链变更、法规更新。

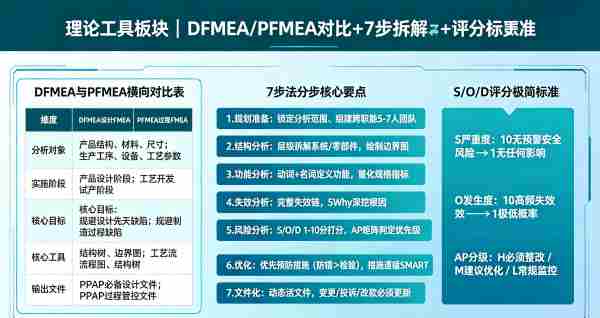

第三章：DFMEA vs PFMEA 对比

3.1 核心区别

对比维度	DFMEA（设计FMEA）	PFMEA（过程FMEA）
分析对象	产品设计要素（材料、尺寸、结构、接口）	制造/服务过程（工序、设备、参数、操作）
目标	预防设计缺陷	预防制造缺陷
执行时机	概念设计→详细设计阶段	工艺开发→试产阶段
团队组成	设计工程师主导+系统工程师+测试+供应商	工艺工程师主导+生产+质量+设备维护
结构分析工具	结构树+边界图	过程流程图（PFD）+结构树
功能描述	设计功能（性能、可靠性、安全性）	过程功能（加工、装配、检验）
典型失效模式	强度不足、尺寸超差、接口不匹配	焊接不良、漏装、参数偏移
与IATF 16949关系	PPAP提交文件之一	PPAP提交文件之一

3.2 执行顺序

先做DFMEA，再做PFMEA。 DFMEA识别设计层面的潜在失效及其预防措施，这些设计预防措施成为PFMEA中"探测度"评分的基础。如果DFMEA中发现的设计问题在PFMEA阶段仍未解决，需要在PFMEA中体现为更高风险的失效模式。

第四章：Minitab FMEA操作指南

4.1 Minitab FMEA模板路径

Minitab 19及以上版本内置FMEA模板：Quality Tools → FMEA

模板自动包含AIAG-VDA 7步法格式，支持：S/O/D评分下拉选择（内置评分表）、AP优先级自动计算、风险图表自动生成（Pareto图/风险矩阵图）。

4.2 操作步骤

Step 1：打开模板 — Quality Tools → FMEA → 选择DFMEA或PFMEA模板

Step 2：填写项目信息 — 产品名称/型号、FMEA编号、团队、日期

Step 3：结构分析 — 在Structure列输入系统→子系统→要素层级

Step 4：功能与失效分析 — 逐行填写Function/Fault/Effect/Cause

Step 5：风险评分 — S/O/D下拉选择评分，AP自动计算

Step 6：优化措施 — 对H/M项填写预防和探测措施

Step 7：生成图表 — Stat → Quality Tools → Pareto Chart（查看前20%高风险项）

4.3 Minitab vs Excel选择建议

对于FMEA填写阶段，推荐用Excel模板（多人协作更方便）。对于FMEA分析阶段，推荐用Minitab做Pareto图和风险趋势图。Minitab不强制要求，但如有已安装，能提升分析效率。

第五章：案例1 — 汽车刹车系统DFMEA（设计FMEA）

5.1 项目背景

某汽车零部件供应商为新能源车型开发新一代盘式刹车系统。项目要求在-40℃~300℃温度范围内，刹车距离≤38m（100km/h→0），设计寿命15万公里。团队使用DFMEA识别设计阶段的潜在失效。

5.2 关键失效链分析

要素	失效模式	失效后果	失效原因	S	O	D	AP
刹车片摩擦材料	摩擦系数低于0.35	刹车距离延长>38m，追尾风险	热衰退温度<250℃	9	4	6	H
刹车盘	制动面跳动>0.05mm	刹车抖动，驾驶员不适	加工精度不足	6	3	4	M
卡钳活塞密封	密封失效漏油	刹车油压不足，制动力下降	密封圈材料耐油性不足	8	3	5	H
刹车油管接口	接口松动漏油	刹车油泄漏，制动力丧失	螺纹设计强度不足	10	2	6	H
ABS传感器	信号丢失	ABS失效，车轮抱死	电磁干扰屏蔽不足	8	3	4	H

数据来源：张驰咨询汽车 brake system DFMEA 项目数据库，案例已脱敏处理。

5.3 优化措施与效果

要素	优化措施	优化后S	优化后O	优化后D	优化后AP
刹车片摩擦材料	换用陶瓷基复合材料，热衰退温度提升至450℃	9	2	5	M
卡钳活塞密封	改用FKM氟橡胶密封圈+100%气密性测试	8	2	2	L
刹车油管接口	增加锁紧螺母+扭矩监控+防错设计	10	1	1	L
ABS传感器	增加双屏蔽层+信号冗余设计	8	2	2	L

5.4 项目成果

指标	DFMEA前	DFMEA后	变化
H项数量	4项	0项	消除全部高风险
M项数量	1项	1项	保留监控
设计验证通过率	72%	96%	+24%
客户测试投诉	3次/批次	0次/批次	清零

第六章：案例2 — 半导体封装PFMEA（过程FMEA）

6.1 项目背景

某半导体封装厂生产QFN封装芯片，月产能500万颗。近期客户投诉"焊球空洞率超标"（规格≤15%，实测25%）。团队使用PFMEA分析封装工艺中的潜在失效。

6.2 关键失效链分析

工序	失效模式	失效后果	失效原因	S	O	D	AP
晶圆切割	切割崩边>50μm	芯片边缘裂纹，可靠性下降	切割速度过高+冷却不足	7	5	4	H
贴片	芯片偏移>25μm	焊球连接不良，电性能失效	贴片机精度漂移	8	4	3	H
回流焊	焊球空洞率>15%	热阻升高，散热不良	回流温度曲线不当+氮气不足	8	7	5	H
塑封	塑封料气泡	湿气侵入，长期可靠性差	塑封料预热不足	7	4	6	H
测试	功能测试误判	不良品流出，客户投诉	测试程序覆盖不足	6	3	3	M

数据来源：张驰咨询半导体封装 PFMEA 项目数据库，案例已脱敏处理。

6.3 优化措施与效果

工序	优化措施	优化后S	优化后O	优化后D	优化后AP
晶圆切割	降低切割速度20%+增加DI水流量	7	2	4	M
贴片	增加每日首件校准+自动光学检测(AOI)	8	2	2	L
回流焊	优化温度曲线（峰值245℃→250℃）+氮气纯度提升至99.999%	8	3	3	M
塑封	增加塑封料预热段（80℃→120℃预热30分钟）	7	2	4	M

6.4 项目成果

指标	PFMEA前	PFMEA后	变化
H项数量	4项	0项	消除全部高风险
焊球空洞率	25%	8%	-17%（规格≤15%）
客户投诉	12次/月	0次/月	清零
良率	94%	98.5%	+4.5%

第七章：案例3 — 锂电池电解液灌注PFMEA

7.1 项目背景

某锂电池工厂生产18650圆柱电池，电解液灌注工序出现"电解液量不足"问题，导致电池容量衰减快，客户退货率3%。团队执行PFMEA定位根因。

7.2 关键失效链与优化

工序	失效模式	失效原因	S	O	D	AP	优化措施	优化后AP
注液	注液量低于标准值	注液泵磨损导致精度漂移	8	6	5	H	增加注液量在线称重+每日泵校准	L
封口	密封圈变形导致漏液	封口压力参数未优化	9	4	6	H	DOE优化封口压力+增加氦气检漏	L
老化	容量衰减超标	化成工艺时间不足	8	5	4	H	化成时间延长15%+增加容量分级	M

7.3 项目成果

指标	PFMEA前	PFMEA后	变化
H项数量	3项	0项	消除全部高风险
客户退货率	3%	0.2%	-2.8%
容量一致性CV	5.2%	2.1%	-3.1%
年质量损失	约600万	约40万	-93%

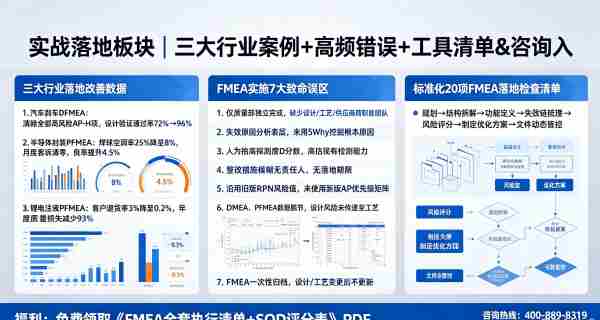

第八章：FMEA常见错误与避免方法

#	常见错误	后果	正确做法
1	团队只有质量部参与	设计/工艺问题识别不全	跨职能团队5-7人，含设计+工艺+质量+测试+供应商
2	失效原因分析太浅	措施治标不治本	用5Why法层层追问，找到可量化的根因
3	探测度(D)评分偏高	高估现有控制能力	以"相同工艺+相同控制"的历史数据为依据
4	措施泛泛无具体计划	措施无法执行或验证	SMART原则：责任人+期限+验收标准
5	做完FMEA就锁在抽屉里	设计变更后风险失控	FMEA是活文件，变更/投诉时触发更新
6	用旧版RPN而非新版AP	优先级误判	采用AIAG-VDA第1版AP优先级矩阵
7	DFMEA和PFMEA脱节	设计预防措施未在工艺中体现	DFMEA完成后，将设计预防措施传递给PFMEA团队

第九章：FMEA 20项执行检查清单

下载此检查清单PDF（含填写示例），首次执行FMEA时逐条对照：点击免费咨询获取FMEA检查清单PDF 或拨打 400-889-8319。

规划阶段（4项）：

1. 确定了FMEA分析范围（系统/子系统/零部件）
2. 组建了跨职能团队（≥5人，含设计/工艺/质量/供应商）
3. 制定了时间表（DFMEA 2-4周，PFMEA 1-3周）
4. 收集了客户需求和法规要求（IATF/ISO/客户特殊要求）

结构分析阶段（3项）：

5. 完成了结构树（层级关系清晰）
6. 绘制了边界图（范围界定明确）
7. 识别了30-50个分析要素（不过多不过少）

功能与失效分析阶段（4项）：

8. 每个要素的功能描述符合"动词+名词"格式
9. 规格要求有量化数值和单位
10. 失效链完整（原因→模式→后果）
11. 失效原因分析到根因（用5Why验证）

风险分析阶段（3项）：

12. S/O/D评分有据可查（参照评分表+历史数据）
13. 使用AP优先级矩阵（非旧版RPN）
14. H项100%制定了改进措施

优化阶段（4项）：

15. 措施符合SMART原则（具体/可衡量/可达成/相关/有时限）
16. 优先采取预防措施（防错优于检验）
17. 措施有明确责任人和完成期限
18. 优化后重新评估S/O/D和AP

文件化阶段（2项）：

19. 生成了完整的FMEA报告（含跟踪表）
20. 建立了FMEA更新触发机制（变更/投诉/定期评审）

第十章：常见问题（FAQ）

Q1：FMEA是什么？什么时候用？

A：FMEA（失效模式与影响分析）是系统化的预防性质量工具，用于识别产品或过程中的潜在失效并提前采取改进措施。适用于新产品开发（DFMEA）、新工艺导入（PFMEA）、设计变更、客户投诉根因分析等场景。汽车行业IATF 16949强制要求执行FMEA。

Q2：DFMEA和PFMEA有什么区别？

A：DFMEA（设计FMEA）分析产品设计要素（材料、尺寸、结构），预防设计缺陷，在设计阶段执行。PFMEA（过程FMEA）分析制造工艺（工序、设备、参数），预防制造缺陷，在工艺开发阶段执行。两者都用7步法，但团队组成和分析对象不同。通常先做DFMEA再做PFMEA。

Q3：新版AIAG-VDA FMEA的7步法是什么？

A：Step1规划与准备→Step2结构分析→Step3功能分析→Step4失效分析→Step5风险分析→Step6优化→Step7结果文件化。2019年发布的AIAG-VDA第1版统一了之前美国和德国的两种FMEA方法。

Q4：AP和RPN有什么区别？为什么弃用RPN？

A：RPN=S×O×D（1-1000），存在严重度低但RPN高的误判问题。AP采用三维矩阵综合判定S×O×D，分为H（高，必须行动）、M（中，建议行动）、L（低，可酌情处理），更准确反映风险本质。

Q5：FMEA中S/O/D分别怎么打分？

A：S严重度（1-10）：失效后果严重程度，10=安全风险无预警。O发生度（1-10）：失效原因发生频率，10=≥100次/千件。D探测度（1-10）：当前控制发现失效的能力，10=无法探测。新版AIAG-VDA提供了详细的评分表。

Q6：FMEA可以用Minitab做吗？

A：Minitab 19+内置FMEA模板（Quality Tools → FMEA），支持7步法格式和AP自动计算。但填写阶段推荐Excel（多人协作更方便），分析阶段用Minitab做Pareto图识别前20%高风险项。

Q7：做FMEA时最常见的5个错误是什么？

A：①团队只有质量部参与→应跨职能5-7人；②失效原因分析太浅→应用5Why追到根因；③探测度评分偏高→应以历史数据为依据；④措施泛泛→应SMART原则；⑤做完就锁→FMEA是活文件，变更时更新。

Q8：FMEA和DFSS/Six Sigma的关系是什么？

A：FMEA是DFSS和DMAIC的核心工具。DFSS中FMEA在优化阶段使用（DFMEA预防设计缺陷），DMAIC中FMEA在改进阶段使用（PFMEA识别工艺风险）。三者配合：FMEA识别风险→DOE优化参数→SPC持续监控。
