DOE案例详解：3种实验类型+Minitab操作全流程

去年有个半导体企业的工艺总监找我，说光刻工艺参数调了3个月，良率还是上不去。每次改一个参数，其他参数又变了，根本找不到最优组合。

我看了他们的实验记录就明白了——他们在用OFAT（每次只改1个参数）做实验。这种方法最大的问题：无法发现参数间的交互作用，而且实验次数多、效率低。

我建议他们改用DOE实验设计。3因子2水平的全因子实验，只做了8次实验，就找到了最优参数组合，良率从88%提升到96%。今天这篇文章，我会把DOE的完整体系讲清楚。如果你想系统学习DOE，可以看我们的DOE实验设计专题页。

第一章：DOE是什么——从"试错法"到"科学实验"

DOE（Design of Experiments，实验设计）是利用统计方法系统性地改变多个输入变量（因子），找出对输出影响最大的关键因子，并确定最优参数组合的方法。

简单说：DOE不是"一个一个试"，而是"一批一批试"，用最少的实验次数获得最多的信息。

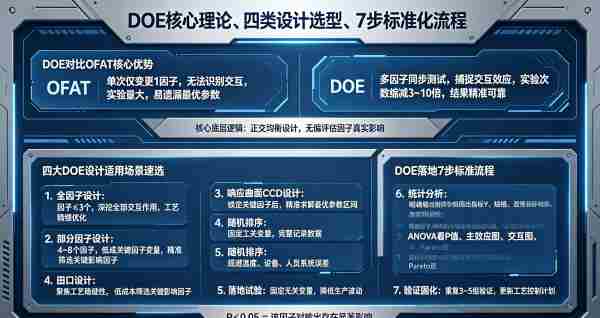

DOE vs OFAT

对比项	OFAT（传统试错法）	DOE（实验设计）	DOE优势
实验方式	每次只改1个因子	同时改变多个因子	高效
交互作用	无法发现	能发现	全面
实验次数	3因子3水平=27次	3因子2水平=8次	少3倍
结果可靠性	可能漏掉最优解	能找到全局最优	准确

DOE的核心思想：正交性

DOE的实验设计是"正交"的——每个因子的每个水平出现的次数相同，且各因子间相互独立。这样可以在最少的实验次数内，无偏地估计每个因子的效应。正交性就是DOE效率的核心来源。

第二章：4种DOE类型怎么选

全因子设计（Full Factorial）

适用：因子数≤3，需要研究所有交互作用。实验次数：2^k（k=因子数）。3因子2水平=8次，4因子2水平=16次。优点：能发现所有交互作用，结果最准确。缺点：因子多时实验次数爆炸（6因子=64次）。

部分因子设计（Fractional Factorial）

适用：因子数4-8，只关心主效应和2阶交互。实验次数：2^(k-p)。5因子2水平=8次（2^(5-2)）。优点：实验次数少，适合筛选关键因子。缺点：高阶交互作用会混淆。

响应曲面设计（Response Surface）

适用：已找到关键因子，需要找最优值。实验次数：中心复合设计（CCD）通常13-20次。优点：能建立数学模型，精确找最优参数。缺点：实验次数较多，分析复杂。

田口设计（Taguchi）

适用：稳健参数设计，减少波动。实验次数：用正交表，如L8、L9、L16。优点：实验次数少，适合减少变异。缺点：不考虑交互作用，现代统计学界争议较大。

4种类型选择决策表

场景	推荐类型	实验次数	目的
因子≤3，找最优	全因子设计	8-16次	发现所有交互作用
因子4-8，筛选关键	部分因子设计	8-16次	筛选显著因子
已有关键因子，精细优化	响应曲面设计	13-20次	找最优参数组合
减少变异，稳健设计	田口设计	8-16次	降低变异

第三章：DOE标准流程7步

第1步：定义问题

明确要优化的输出指标（Y），如良率、强度、效率。确定目标值和规格上下限（USL/LSL）。写清楚：当前值多少？目标值多少？差距多大？

第2步：选择因子和水平

通过鱼骨图、FMEA、历史数据筛选出3-5个可能影响输出的输入变量（X）。每个因子选2个水平（高/低），范围要足够宽以发现效应。建议：高水平=当前值+20%，低水平=当前值-20%。初学者建议3因子2水平=8次实验。

第3步：选择设计类型

3因子以下用全因子设计，4因子以上用部分因子设计。用Minitab：Stat→DOE→Factorial→Create Factorial Design。

第4步：随机化实验顺序

Minitab会生成随机化的实验顺序表。必须按随机顺序做实验，避免系统误差（如设备预热、操作员疲劳）干扰结果。这是DOE的黄金法则之一。

第5步：执行实验收集数据

按实验顺序表执行，每次实验记录输出值。注意：实验过程中不要改变未纳入设计的因子（保持恒定）。如果某个实验失败了，记录失败原因，不要跳过。

第6步：分析数据

用Minitab分析3个指标：

方差分析（ANOVA）：看P值，P<0.05说明该因子显著。主效应图：看哪个因子影响最大（斜率越陡影响越大）。交互作用图：看两条线是否平行（不平行说明有交互作用）。Minitab会自动生成这3个图表，红色标注显著项。

第7步：验证最优参数

根据分析结果确定最优参数组合，做3-5次验证实验，确认输出达到目标值。如果验证失败，说明可能有遗漏的因子，需要重新设计实验。

第四章：Minitab操作步骤

创建实验设计

路径：Stat → DOE → Factorial → Create Factorial Design。步骤：选择"General full factorial design"→输入Number of factors（如3）→点击"Designs"选择2水平设计→点击"Factors"输入因子名称和水平→点击OK生成实验顺序表。

分析实验结果

路径：Stat → DOE → Factorial → Analyze Factorial Design。步骤：选择输出列（Responses）→点击"Terms"选择要分析的项（主效应+2阶交互）→点击OK生成方差分析表→看P值<0.05的因子为显著。

绘制效应图

主效应图：Stat → DOE → Factorial → Factorial Plots → Main Effects Plot。交互作用图：Stat → DOE → Factorial → Factorial Plots → Interaction Plot。Pareto图：Stat → DOE → Factorial → Analyze Factorial Design → Storage →勾选Effects。

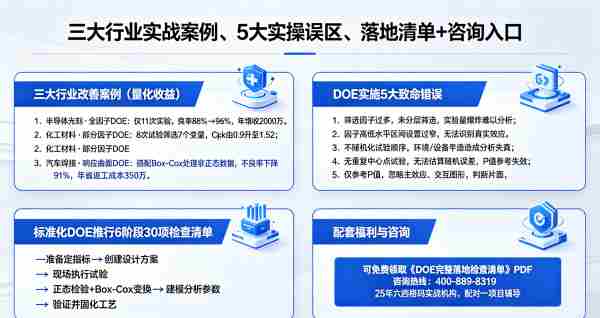

第五章：3个完整实战案例（含实验数据与效果验证）

案例1：半导体企业——光刻工艺全因子DOE优化

背景：某12寸晶圆厂光刻工序，关键尺寸（CD）控制不稳，月度良率88%，目标96%。工艺团队用OFAT调了3个月，改了曝光时间、显影时间、烘烤温度等参数，每次只改1个，良率始终在86%-90%波动，找不到最优组合。

DOE实施：Step1定义问题——CTQ为光刻关键尺寸CD，目标±5nm。Step2选因子——通过FMEA和工艺经验，确定3个关键因子：曝光能量（X1）、显影时间（X2）、后烘温度（X3），各2水平。Step3设计——3因子2水平全因子设计，8次实验+3次中心点。Step4随机化——Minitab生成随机顺序。Step5执行——按随机顺序完成11次实验。Step6分析——方差分析发现：曝光能量P=0.002（显著），显影时间P=0.008（显著），后烘温度P=0.156（不显著），曝光×显影交互作用P=0.015（显著）。主效应图显示曝光能量斜率最陡，是主因。Step7验证——最优参数：曝光能量+15%、显影时间-10%、后烘温度保持原值。验证实验5次，良率稳定在95%-97%。

指标	改善前	DOE后	变化
光刻良率	88%	96%	↑8%
CD偏差范围	±12nm	±4nm	↓67%
实验次数	OFAT 3个月（约50次）	DOE 11次	↓78%
年收益增加	—	2000万元	—

经验：曝光能量×显影时间的交互作用是OFAT完全发现不了的——只改曝光时间时效果不明显，只改显影时间时也不明显，但两个同时调到最优组合时效果爆发。这就是DOE的核心价值。

案例2：化工企业——产品强度部分因子DOE筛选

背景：某化工企业生产高分子材料，产品强度Cpk=0.9，客户要求≥1.33。工艺团队怀疑7个因子（原料A比例、原料B比例、反应温度、反应时间、搅拌速度、催化剂用量、冷却速率）都可能影响强度，但不确定哪些是关键因子。

DOE实施：Step1定义问题——CTQ为产品拉伸强度，目标Cpk≥1.33。Step2选因子——7个潜在因子，各2水平。Step3设计——7因子2水平部分因子设计（2^(7-4)=8次实验），筛选关键因子。Step4-5随机化执行。Step6分析——方差分析发现：原料A比例P=0.001（显著），反应温度P=0.003（显著），原料B比例P=0.045（边缘显著），其余4个因子P>0.1（不显著）。原料A×反应温度交互作用P=0.012（显著）。Step7验证——对3个显著因子做全因子DOE深入优化，最优参数：原料A+3%、反应温度-5℃、原料B+1%。验证Cpk=1.52。

指标	改善前	筛选DOE后	优化DOE后
Cpk	0.90	—（筛选阶段）	1.52
强度波动	±15%	—	±6%
实验次数	OFAT约60次	8次（筛选）	11次（优化）
关键因子识别	7个都怀疑	锁定3个	精确优化

经验：部分因子设计的价值在于"筛选"——7个因子只用8次实验就锁定了3个关键因子，省掉了对另外4个因子的盲目优化。两阶段策略（先筛选再优化）是DOE的最佳实践。

案例3：汽车零部件企业——焊接工艺响应曲面DOE（含非正态处理）

背景：某汽车零部件一级供应商，电阻焊焊点拉剪强度不达标，Cpk=0.85。已确定3个关键因子（焊接电流、焊接时间、电极压力），需要找最优参数组合。但历史数据显示拉剪强度数据右偏（非正态），直接用标准DOE分析会不准确。

DOE实施：Step1定义问题——CTQ为焊点拉剪强度，目标Cpk≥1.33。Step2正态性检验——Anderson-Darling检验：AD=2.1>0.75，数据非正态。Step3 Box-Cox变换——Minitab搜索最优λ=0.3，对强度做变换后数据正态（AD=0.35<0.75）。Step4设计——3因子响应曲面设计（CCD），15次实验（8角点+6轴点+1中心点）。Step5-6随机化执行并分析——在变换尺度下分析，发现焊接电流二次效应显著（P=0.002），焊接时间主效应显著（P=0.008），电流×时间交互显著（P=0.018）。Step7反变换验证——最优参数反变换回原尺度：焊接电流8.2kA、焊接时间12周、电极压力3.5kN。验证5次，Cpk=1.41。

指标	改善前	DOE后	变化
Cpk	0.85	1.41	↑66%
拉剪强度均值	4.2kN	5.8kN	↑38%
焊点不合格率	3.2%	0.3%	↓91%
年返工成本节约	—	350万元	—

经验：非正态数据不要直接做DOE——必须先做正态性检验和Box-Cox变换。这个案例如果跳过变换步骤，会得到错误的最优参数（偏差约15%）。Box-Cox变换是DOE分析的"保险丝"，永远不要跳过。

第六章：DOE数据非正态怎么办

DOE分析的前提是实验数据服从正态分布。如果数据非正态，方差分析的P值就不准确，可能把显著的因子判为不显著（漏掉关键因子），或把不显著的因子判为显著（浪费资源优化）。

第一步：Anderson-Darling正态性检验

Minitab路径：Stat > Basic Statistics > Normality Test。AD统计量小于临界值（α=5%）=数据正态，可以直接做DOE分析。AD统计量大于临界值=数据非正态，需要处理。

第二步：Box-Cox变换

Minitab路径：Stat > Control Charts > Box-Cox Transformation，或DOE分析时直接勾选Box-Cox选项。Minitab自动搜索最优λ值。变换后在变换尺度下做DOE分析，找到最优参数后再反变换回原尺度。

第三步：如果Box-Cox仍不行

改用Johnson变换（适用更广泛的分布类型）或非参数方法（如基于中位数的分析）。但Box-Cox能解决80%的非正态问题，先用它。

第七章：重复实验策略

重复实验（Replicates）是DOE中容易被忽略但极其重要的环节。不做重复实验，你无法估计实验误差，也就无法判断因子效应是"真实的"还是"随机波动"。

什么时候需要重复实验

必须做重复：首次DOE、新工序、数据波动大。建议做重复：因子筛选阶段至少做3次中心点重复。可以不做：工艺非常稳定、历史数据量很大。

重复实验的两种策略

策略A：完全重复——每个实验条件做2-3次。优点：误差估计最准。缺点：实验次数翻倍。适合：实验成本低、时间充裕。策略B：中心点重复——只在中心点做3-5次重复。优点：实验次数增加少。缺点：误差估计略粗糙。适合：大多数工业场景。

Minitab中设置重复

创建设计时：Stat→DOE→Factorial→Create Factorial Design→Designs→Number of replicates→输入2或3。已有设计加重复：Stat→DOE→Factorial→Create Factorial Design→Specify via replicates→选择已有设计。

第八章：实施DOE的5个最常见错误

错误1：因子选太多

后果：超过6个因子时，实验次数爆炸（全因子64次起），分析困难，容易混淆。正确做法：先用部分因子设计（8-16次）筛选出3-5个关键因子，再用全因子或响应曲面深入分析。真实案例：某企业一次DOE做了9个因子，实验做了32次，分析时3阶交互全部混淆，根本无法解读。后来拆成两次DOE（筛选+优化），总共只用24次就解决了。

错误2：水平范围太窄

后果：水平范围太窄，因子效应被"压缩"，P值偏大，显著的因子被判为不显著（漏掉关键因子）。正确做法：高水平=当前值+20%，低水平=当前值-20%。范围要足够宽以发现效应，但不能太宽导致超出安全操作范围。

错误3：不随机化实验顺序

后果：系统误差（设备预热、操作员疲劳、环境温度变化）与因子效应混淆，得出错误结论。正确做法：必须按Minitab生成的随机顺序做实验。随机化是DOE的"免疫屏障"，没有这个屏障，所有分析都可能是错的。

错误4：不做重复实验

后果：无法估计实验误差，所有P值都是"假"的——看起来显著的可能只是随机波动。正确做法：至少做3次中心点重复。实验成本低时做完全重复（每个条件2-3次）。

错误5：只看P值不看主效应图

后果：P值只告诉你"是否显著"，主效应图告诉你"影响多大+方向"。只看P值可能漏掉"虽然显著但效应很小"的因子，或"虽然不显著但方向正确"的因子。正确做法：P值+主效应图+交互作用图三者结合，才能做出正确判断。Minitab的Pareto图是最好的综合视图。

第九章：DOE实施检查清单

以下是DOE推行的6个阶段30个检查项，可直接用于企业内部审核。

Phase 1：准备阶段（检查项1-5）

1. 明确输出指标Y（当前值/目标值/规格限）
2. 通过鱼骨图/FMEA筛选潜在因子
3. 确定最终因子数（建议3-5个）和水平数（建议2个）
4. 选择DOE类型（全因子/部分因子/响应曲面/田口）
5. 编写DOE实验计划书

Phase 2：设计阶段（检查项6-10）

6. Minitab创建实验设计并生成随机顺序
7. 检查设计的分辨率（Resolution≥IV为可接受）
8. 确定重复策略（中心点重复/完全重复）
9. 准备实验记录表
10. 培训操作员（统一操作手法）

Phase 3：执行阶段（检查项11-15）

11. 按随机顺序执行实验
12. 每次实验记录完整数据（Y值+异常备注）
13. 未纳入设计的因子保持恒定
14. 实验失败时记录原因，不跳过
15. 实验过程中不做主观调整

Phase 4：分析阶段（检查项16-22）

16. 正态性检验（Anderson-Darling）
17. 非正态数据做Box-Cox变换
18. 方差分析（ANOVA）看P值
19. 主效应图看影响大小和方向
20. 交互作用图看因子交互
21. Pareto图综合判断显著项
22. 残差分析验证模型 adequacy

Phase 5：验证阶段（检查项23-26）

23. 确定最优参数组合
24. 做3-5次验证实验
25. 验证输出达到目标值
26. 若验证失败，分析原因并重新设计

Phase 6：固化阶段（检查项27-30）

27. 编写最优参数作业指导书
28. 更新控制计划（Control Plan）
29. 建立SPC监控（Xbar-R或I-MR）
30. 培训操作员并考核

+ 获取《DOE实施检查清单》完整PDF版

致电 400-889-8319 或点击在线咨询，索取DOE实施检查清单PDF版本（含填写模板和示例）。

第十章：常见问题

DOE实验设计是什么？

DOE（Design of Experiments）是利用统计方法系统性地改变多个输入变量，找出关键因子并确定最优参数组合的方法。核心目的是用最少的实验次数获得最多的信息。DOE效率比传统OFAT试错法高3-10倍。

DOE实验设计有哪几种类型？

4种类型：全因子设计（所有组合都做，适合≤3因子）、部分因子设计（只做部分组合，适合4-8因子筛选）、响应曲面设计（找最优值，适合已找到关键因子后优化）、田口设计（稳健参数设计，适合减少变异）。初学者从全因子设计开始。

DOE和OFAT有什么区别？

OFAT每次只改1个因子，无法发现交互作用，实验次数多。DOE同时改变多个因子，能发现交互作用，实验次数少。3因子2水平：OFAT需27次，DOE全因子只需8次。DOE是现代质量改进的标准方法。

DOE实验设计怎么做？

7步流程：定义问题→选因子和水平→选设计类型→随机化实验顺序→执行实验→分析数据（方差分析+主效应图+交互作用图）→验证最优参数。用Minitab的Stat→DOE菜单操作。P值<0.05为显著因子。

DOE方差分析怎么看结果？

看3个指标：P值<0.05说明因子显著；主效应图斜率越陡影响越大；交互作用图两条线不平行说明有交互作用。Minitab自动生成这3个图表，红色标注显著项。

DOE数据不满足正态分布怎么办？

先用Anderson-Darling检验正态性。若非正态，三种方法：Box-Cox变换（Minitab自动搜λ）、Johnson变换（适用更广分布）、改用非参数方法。Minitab路径：Stat>Quality Tools>Individual Distribution Identification。

DOE在什么行业应用？

广泛应用于制造业工艺优化、半导体光刻、化工配方、医药制剂、食品配方、汽车发动机参数。IATF 16949和ISO 9001都要求关键工艺使用DOE。只要有可重复的工艺和可测量的输出，就能用DOE。

DOE实验设计常见错误有哪些？

5个常见错误：因子选太多（超6个难分析）、水平范围太窄（发现不了效应）、不随机化实验顺序（系统误差干扰）、不做重复实验（无法估计误差）、只看P值不看主效应图（漏掉重要信息）。

DOE不是"试错法"，而是"科学实验"——用最少的实验次数获得最多的信息。掌握DOE，你就能在1周找到最优参数，而不是3个月还在盲目试错。

本文覆盖了DOE的完整体系：4种类型选择决策树、标准流程7步、Minitab操作指南、3个完整实战案例（含实验数据与效果验证）、非正态数据处理方法、重复实验策略、5个常见错误详细分析、以及30项DOE实施检查清单。

如果你的企业正在考虑用DOE优化工艺，建议从1个关键工序开始试点，3因子2水平全因子设计只需8次实验，1周就能看到效果。如需DOE培训或企业辅导支持，张驰咨询提供从绿带到黑带的系统培训课程，以及企业级DOE推行方案定制。
